A tervező neve
Kategória
A gép funkciója

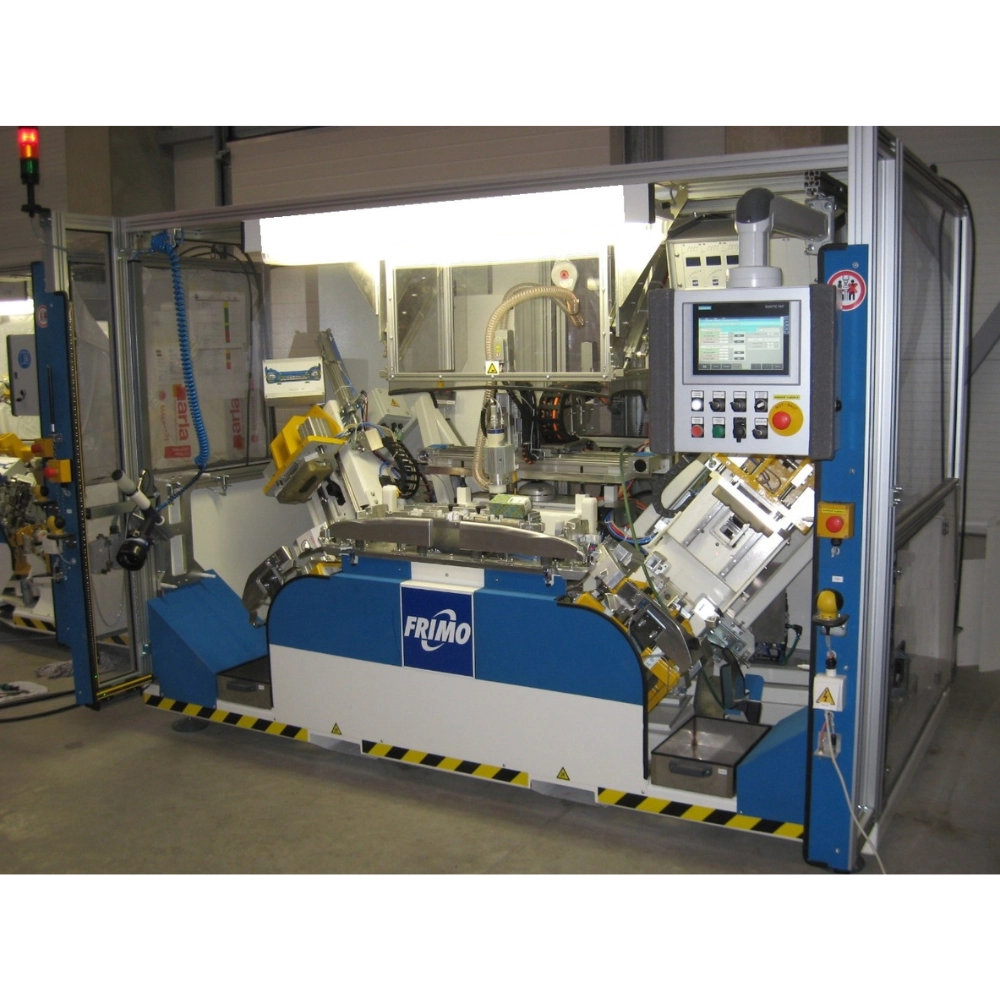

Az általunk fejlesztett célgép autóipari első lökhárítók több lépésből álló utómegmunkálását végzi egy integrált berendezésben. A gép feladata a fényszórómosó nyílás kialakítása, a fényszórómosó mechanika tartóelemének rögzítése, valamint a különböző rendszámtábla-keretek rögzítéséhez szükséges furatok elkészítése.
A gyártási folyamat során az operátor a lökhárítót a berendezés ülékébe helyezi, valamint a fényszórómosó mechanika tartóelemét a kialakított fészekbe pozicionálja. A lökhárító rögzítése után a rendszer beolvassa a terméken található gyártáskísérő vonalkódot, amely alapján a vezérlés kiválasztja a szükséges megmunkálási programot.
A gép először kivágja a fényszórómosó egység nyílását, majd automatikusan ultrahangos hegesztéssel rögzíti a tartóelemet a lökhárító belső oldalán. Ezt követően a berendezésben található háromtengelyes megmunkáló egység elkészíti a kiválasztott verziónak megfelelő rendszámtábla-keret rögzítőfuratait.
Az automatikus megmunkálási ciklus befejezése után az operátor a megfelelő típusú rendszámtábla-keretet kézi szegecselő segítségével rögzíti a lökhárítóra és bepattintja a lökhárító dekor elemeit valamint az alsó spoilert majd a kész munkadarabot eltávolítja a berendezésből.
Mitől más ez a gép, mint a többi hasonló ipari megoldás?
A berendezés egyik legfontosabb sajátossága, hogy több, hagyományosan különálló technológiai műveletet egyetlen integrált gyártóberendezésben egyesít. A fényszórómosó nyílás kialakítása, a fényszórómosó mechanika tartóelemének rögzítése, valamint a rendszámtábla-keret rögzítőfuratainak elkészítése egy automatizált gyártási cikluson belül történik.
A hagyományos ipari megoldások jellemzően kés–matrica elven működő lyukasztó szerszámokat alkalmaznak a kivágások és furatok kialakítására, ami minden termékváltozathoz külön szerszámozást és gyakori átállásokat igényel. Az általunk fejlesztett berendezés ezzel szemben háromtengelyes CNC-megmunkáló egységet alkalmaz, amely programvezérelt módon készíti el a szükséges furatokat és kivágásokat. Ez jelentősen növeli a gyártás rugalmasságát és csökkenti a szerszámigényt.
További innovációt jelent, hogy a rendszer a megmunkálási folyamatba ultrahangos hegesztési technológiát integrál. A fényszórómosó nyílás kivágását követően a gép automatikusan behegeszti a tartóelemet a lökhárító szerkezetébe, így a megmunkálás és az alkatrészrögzítés egy berendezésben történik.
Az automatikus megmunkálási műveletek végén az operátor a gép ülékében végre tudja hajtani a további kézi szerelési műveleteket és a rendszámtábla keret szegecselést.
A vonalkód alapú termékazonosítás lehetővé teszi, hogy a különböző lökhárító-verziók automatikusan felismerésre kerüljenek, és a berendezés a megfelelő megmunkálási és hegesztési programot válassza ki. Ennek köszönhetően a különböző termékváltozatok átállás nélkül, akár vegyes sorrendben is gyárthatók.
Az integrált megmunkálási, hegesztési és azonosítási megoldás egy olyan rugalmas és hatékony gyártórendszert eredményez, amely jelentősen meghaladja a hagyományos, egyfunkciós célgépek képességeit.
Milyen ipari igény hívta életre a gépet, milyen problémát old meg?
Az autóipari lökhárítók egyre több funkcionális elemet tartalmaznak, például fényszórómosó rendszereket, amelyekhez a lökhárító szerkezetében nyílásokat és rögzítési pontokat kell kialakítani. Emellett a különböző országok eltérő rendszámtábla-méretei miatt a lökhárítókon különböző pozíciójú rögzítőfuratokra van szükség. Ez a gyártás során többféle megmunkálási és szerelési műveletet igényel.
A hagyományos gyártási megoldások esetében ezek a műveletek általában külön technológiai állomásokon történnek: a kivágások és furatok kialakítása sokszor kés–matrica elven működő lyukasztó szerszámokkal történik, míg a fényszórómosó mechanika tartóelemeinek rögzítése külön szerelő- vagy hegesztőállomáson valósul meg. Ez nagyobb gyártóterületet, több berendezést és több kezelői beavatkozást igényel.
Az általunk fejlesztett berendezés ezt a problémát azzal oldja meg, hogy egy gépben integrálja a szükséges megmunkálási és rögzítési műveleteket. A rendszer kivágja a fényszórómosó nyílását, ultrahangos hegesztéssel rögzíti a tartóelemet, majd CNC-megmunkálással elkészíti a rendszámtábla-keret rögzítőfuratait. A terméken található vonalkód beolvasása alapján a gép automatikusan kiválasztja a megfelelő megmunkálási programot, így a különböző lökhárító-verziók átállás nélkül gyárthatók.
Ennek eredményeként a gyártási folyamat egyszerűbbé, kompaktabbá és rugalmasabbá válik, miközben csökken a szükséges berendezések száma, a gyártóterület igénye és a kezelői beavatkozás mértéke.
