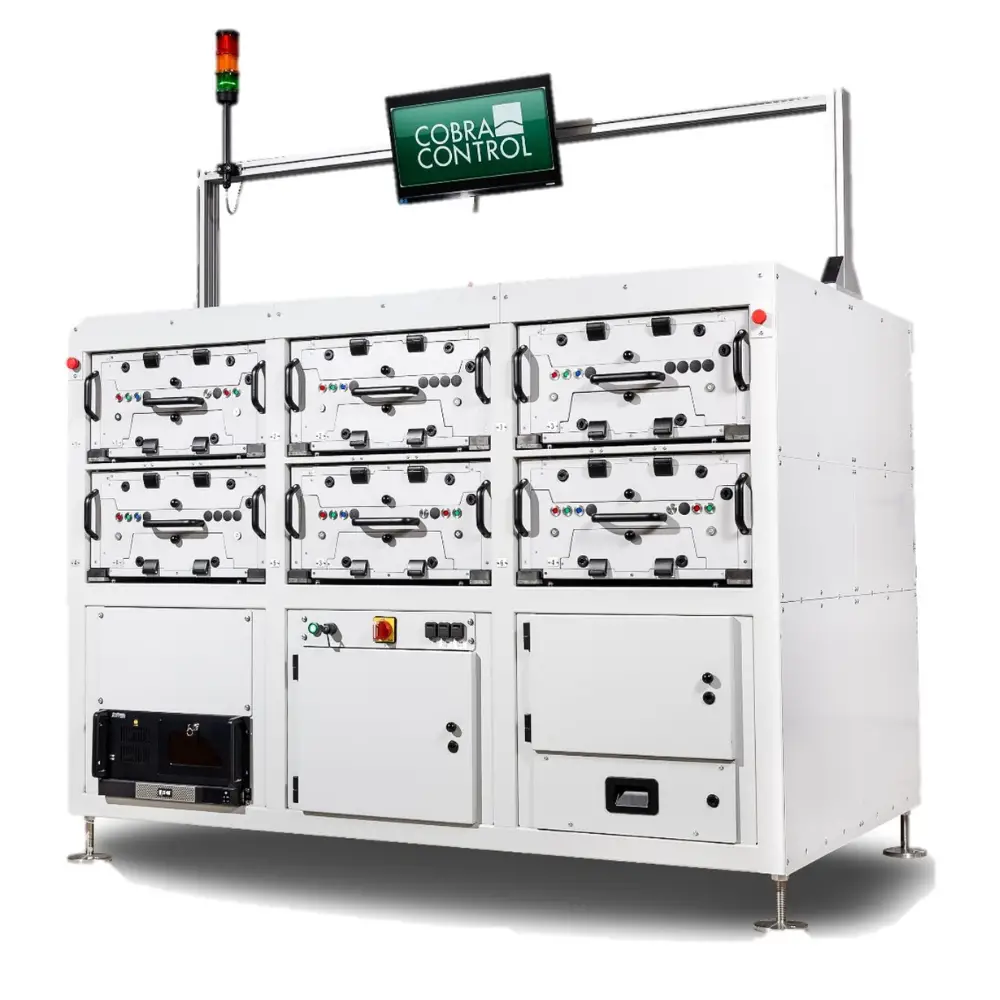

Fiókos elektronika teszter

A Moduláris fiókos teszter fejlesztését megrendelőinkkel együttműködve kezdtük el PCB szintű termékek tesztelésére. Egy kompakt, széles körben alkalmazható berendezés született, amelyet világszerte értékesítettünk. Alkalmazzák Európában, Amerikában és Ázsiában is.
A gép egy berendezés család része, különböző méretű és befogadó képességű vázszerkezetekből áll. Moduláris felépítésű, fiókos konstrukciójú, cserélhető tűágyas tesztelő berendezés.
A tesztberendezéseket, mérőelektronikákat a fiók, a tűágyat azon belül egy kazettaszett tartalmazza.
A gép feladata beültetett nyomtatott áramköri lapok (PCB) tesztelése, az alábbi mérési metódusokat lehetővé téve:
– A beültetés, forrasztás és a beültetett alkatrészek megfelelősége (ICT).
– Boundary scan (chipek működésének ellenőrzése).
– Programozható mikrovezérlők flash programozása.
– Nyomtatott áramköri (PCBA) szintű funkció tesztelés. (FCT)
– A PCB lapot tartalmazó termék végellenőrzése (EOL).

– A berendezés előnye, hogy önálló működésre alkalmas, nem kell külön vezérlőtornyot építeni mellé.
– A fiókos felépítésnek köszönhetően a kapacitása a fiókok számának növelésével bővíthető.
– A pneumatikus mozgatásnak köszönhetően alkalmas automata üzemmódra, robotos munkadarab adagolással, de operátori működtetéssel, kézi üzemmódban is használható.
– A teszteléshez szükséges mérőeszközök a fiókban kerülnek elhelyezésre és a cserélhető kazettaszetten keresztül csatlakoznak a tesztelt elektronikához. Termékváltáskor csak ezt a termékspecifikus kazettaszettet kell megtervezni és legyártani. Új termék bevezetésekor csak a kazettaszett költségével kell számolni, a fiók a mérőeszközökkel újra felhasználható.
– Könnyebb hozzáférés szervízeléskor, mivel a fiók a gép hátsó oldala felől is kihúzható, ahonnan a mérőeszközök hozzáférhetőek.
– Az egyes fiókokban különböző termékek tesztelése történhet egyidejűleg, illetve hosszabb mérési idő esetében több termék mérhető egyszerre, csökkentve ezzel a termelési ciklusidőt.

A moduláris megoldás rövidebb tervezési és kivitelezési időt eredményez alacsonyabb költségszinten a termékváltáskori adaptációnál, mivel a fiók mechanikai és pneumatika elemei, valamint a mérőelektronikák változatlanul maradnak. A kapacitás rugalmasan, az aktuális termelési igényeknek megfelelően bővíthető. Ennek módja a fiókok számának növelése a megfelelő számú férőhellyel előkészített vázszerkezetben.
